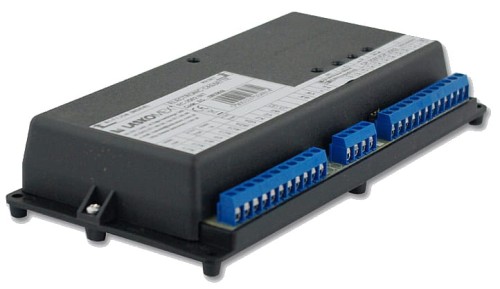

Moduł elektroniki domofonu Laskomex EC-2502

Kaseta elektroniki EC-2502 to mikroprocesorowe urządzenie sterujące pracą całego systemu domofonowego. We wcześniejszych wersjach domofonów cyfrowych stosowane były dwa rodzaje kaset elektroniki - do wejścia głównego i do obsługi wejścia podrzędnego. W domofonie CD-2502 stosowany jest jeden typ kasety elektroniki, w której instalator definiuje, jaki typ wejścia będzie przez nią obsługiwany.

Kaseta elektroniki zasilana jest z dwuuzwojeniowego zasilacza prądu zmiennego, jedno z uzwojeń służy do zasilania kasety elektroniki i panela zewnętrznego, drugie do zasilania elektrozaczepu. W kasecie elektroniki znajdują się potencjometry służące do regulacji wzmocnienia głośnika i mikrofonu oraz balansu linii.

Przy pomocy zworek w kasecie elektroniki można konfigurować typ urządzenia blokującego wejście (elektrozaczep lub zamek elektromagnetyczny). W zamkach elektromagnetycznych (zworach) występuje często zjawisko magnetyzmu szczątkowego, którego efektem są trudności z otwieraniem drzwi (furtki), dlatego kaseta elektroniki została wyposażona w układ likwidujący to niepożądane zjawisko.

W kasecie znajdują się przyciski INIT i RESET, wykorzystywane między innymi do przywrócenia domyślnych nastaw domofonu. Kaseta elektroniki EC-2502 może współpracować z akumulatorem, który zapewnia poprawną pracę domofonu w przypadku zaniku napięcia w sieci energetycznej.

• funkcja sterowania pracą całego sytemu domofonowego
• dedykowany do systemu: CD-2502
• obsługa wejść: podrzędnych i nadrzędnych
• regulacja: wzmocnienia głośnika, mikrofonu oraz balansu linii
• konfiguracja elektrozaczepu lub zwory za pomocą zworek
• współpraca: panele domofonowe: CP25xx, unifony cyfrowe: Laskomex, Urmet, Elfon
• możliwość podłączenia akumulatora 12V/7Ah (zasilanie awaryjne)
• różne tryby numeracji
• układ likwidujący zjawisko magnetyzmu szczątkowego
• opcja przywrócenia ustawień fabrycznych (przycisk INT, RESET)
• programowanie: zewnętrzny panel bramowy lub moduł ISD-02
• obudowa: tworzywo ABS (klasa szczelności IP20)
• zasilanie: AC 12V~14V (dedykowany zasilacz TR/B2300)
• wymiary: 189x94x35mm
