Dystrybutor dla systemu 2-żyłowego TWIN

Dystrybutor sygnału dla systemu 2-żyłowego TWIN przystosowany do montażu na szynę DIN

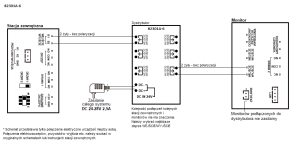

Dystrybutor należy stosować jeśli istniejąca instalacja wykonana jest w gwiazdę i podłączamy więcej niż jeden monitor lub stację zewnętrzną.

Połączenie w gwiazdę, czyli wszystkie przewody sprowadzone są do jednego punktu (zazwyczaj rozdzielnia, szafa rack etc.) z użyciem jednego przewodu komunikacyjnego.

Wtedy konieczne jest zastosowanie dystrybutora sygnału. Wynika to z tego, że dwie żyły należy połączyć bezpośrednio od stacji zewnętrznej do monitora a kolejnymi dwoma żyłami cofnąć się tym samym przewodem do wspólnego punktu. W tym miejscu pojawia się problem, gdyż te dwa sygnały w jednym przewodzie się zakłócają i w ostateczności kolejne monitory nie będą miały komunikacji ze stacją zewnętrzną.

Wyjątkiem jest sytuacja jeśli zastosowany przewód w instalacji to tzw. skrętka internetowa.
W takim przypadku sygnały nie będą się zakłócać i nie jest wymagane stosowanie dystrybutora

Skrętka internetowa to przewód, który jest wyraźnie skręcony parami, posiada 4 pary (8 żył) i kolory żył to:
- pomarańczowy, pomarańczowo biały
- brązowy, brązowo biały
- zielony, zielono biały
-niebieski, niebiesko biały

Dystrybutor nie będzie potrzebny w przypadku jeśli:

- przewody w instalacji to skrętka internetowa kat. 5 i wyżej
- występuje dodatkowy przewód między monitorami (instalacja w trójkąt)
- w systemie pracuje tylko jedna stacja zewnętrzna i jeden monitor

 Informacje techniczne:

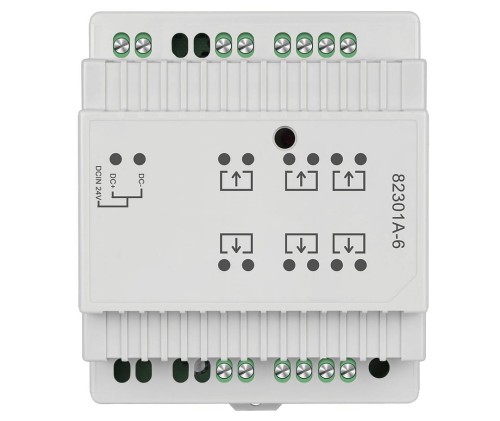

Dystrybutor przystosowany jest do montażu na szynę DIN, szerokość 7,6 cm.
.

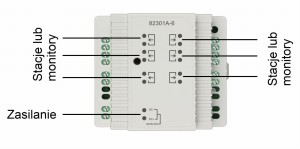

Dystrybutor należy zasilić z zewnętrznego zasilacza na styki DC-IN napięciem stałym od 24-28V.
